沈阳气体压力监测仪远程监控系统

QYC 系列气体压力监测仪远程监控系统

1.产品介绍

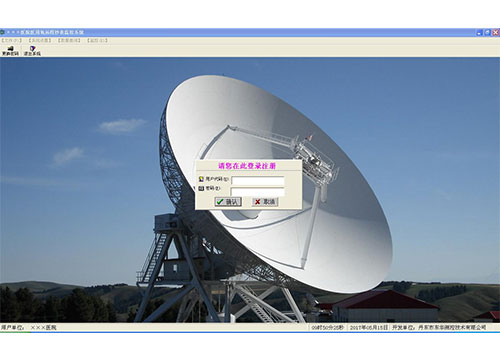

为了加强计算机在远程抄表系统的应用，我公司开发了远程抄表管理系统，此系统针对医院的特定环境和特定的功能需求，为提高产品的功能，完善管理，杜绝漏洞，增强设备的运行稳定性，时时检测产品压力和流速等关键参数，以保证设备的安全运行。

本系统由于时间和客户需求的不明确的因素的影响，可能在功能和界面等方面，存在着一定的问题，衷心的希望，广大的使用朋友，提出宝贵的意见，我们一定尽最大努力来满足您的工作需要。

2.QZL 系列通讯安装说明

4)安装参数

d.传输距离：5m（PC 机与转换器），1200m（转换器与 QYC 系列气体压力监测仪）；

e.传输介质：普通线、双绞线或屏蔽线；

f.工作环境：-10℃~85℃相对湿度 5%~95%；

3、安装事项

e.在安装 HEXIN 型产品（RS485 和 RS232 的转换器）之前，准备两根线；

f.关闭设备串行口（关机）；

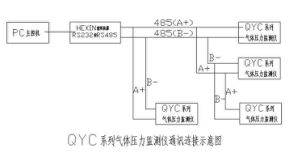

g.连接（见 QZL-200A 通讯与 PC 机连接示意图）；

h.连接完成后即可与 PC 机的软件使用。（软件的串行口与硬件连接的串行口要一致）

4、远程抄表系统运行环境

硬件要求 ：486 以上电脑 ，内存要求在 64M 以上，至少 1G 硬盘空间，有光驱，必须有 COM 口（串口），如果没有可以用 USB 转换串口来实现。操作系统：WindowsXP 。其他配件：打印机

附：

9.485 通讯线的选择

对于传输距离比较短的情况来说，0.2mm的铜线已经足够。但对于传输距离比较远的情况来说，普通铜线已经不再适用。考虑到多种干扰等问题的存在，我们应该优先选用屏蔽双绞线（也就是我们常说的网线），所谓屏蔽双绞线就是指在双绞线与外层绝缘封套之间有一个金属层蔽层。屏蔽层可减少辐射，防止信息被窃听，也可阻止外部电磁干扰的进入，使屏蔽双绞线比同类的非屏蔽双绞线具有更高的传输速率。

图1 屏蔽双绞线

5、.对于距离超过 1.2 公里，如何延长 485 的通讯距离

485网络规范之一是1.2公里长度，32焊接点。如果超出了这个限制，那么必须采用485中继器或485集线器来拓展网络距离或焊接点数。

利用485中继器或485集线器，可以讲一个大型485网络分割撑 若干个网段。485中继器，或485集线器就如同485网段之间连接的“桥梁”。当然每个网段还是遵循上面485规范，即1.2公里长度，32焊接点。

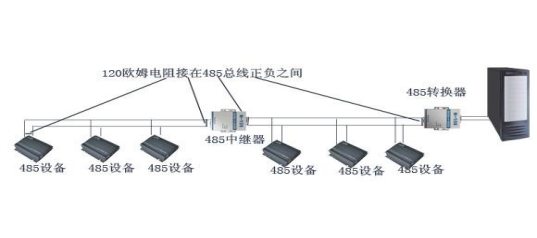

图2 485中继器连接示意

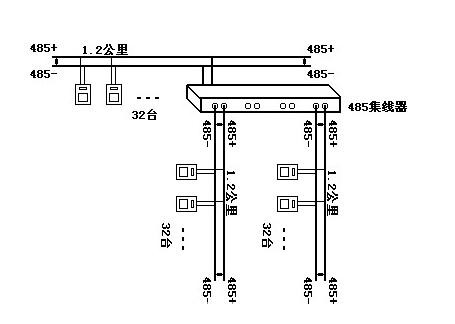

图3 485集线器连接示意

6、总线与表之间的距离

总线到每个终端设备的分支线长度应尽量短，一般不要超出5米。

7、接点的处理

在同一个网络系统中，使用同一种电缆，尽量减少线路中的接点。焊接点处确保焊接良好，包扎紧密，避免松动和氧化。保证一条单一的、连续的信号通道作为总线。
