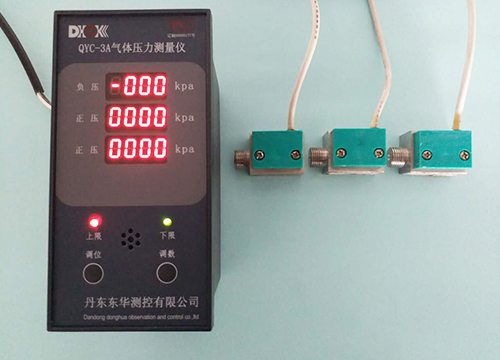

QYC-1A、2A、3A、4A 气体压力监测仪

1.用途和特点

气体压力测量仪是用于对各种气体压力进行连续、精密测量的专用仪表。

气体压力测量仪具有压力测量重复性好、量程宽、使用寿命长、稳定可靠等特点。可对多种气体进行同时测量。并具有对多种气体压力设置上、下限，超限声光报警的功能。可据用户需求，对多种气体压力测量进行组合设计、制作。

2.工作原理

气体压力测量仪是由气体压力传感器和数字显示仪组成。

1)1~20 MPa 压力测量的原理

1~20 MPa 压力传感器采用微机械加工技术制造的硅压阻式压力传感器。可测量腐蚀性介质。传感器芯片贴装在 TO 型基座上，并通过电阻焊方式焊接到 316 不锈钢外壳上。316 不锈钢外壳上的膜片与传感器芯片之间充有少量的硅油。硅油在膜片与压阻式传感器之间

传递压力。压力传感器与被测气体管道、容器连接，可根据用户的要求单独设计、制作。

2)0~1MPa 气体压力测量的原理。

测量 0~1MPa 的压力传感器是离子注入式具有温度补偿和信号放大一体化的高输出的压力传感器。它的原理基于测量 0~1000KPa 压力范围正比于传感器输出 DC0.2~5V 的电压值的线性关系。

3)-5~-100KPa 压力测量的原理。

测量-5~-100KPa 压力测量的传感器是离子注入硅压力传感器，是温度补偿和放大一体化全集成的高输出型压力传感器；其压力测量范围正比于传感器输出电压值。利用其测量绝对压力的特点，可测量各种气体负压力值（真空度）。

数显积算仪是将上述三大类型压力传感器输出的模拟电信号经单片机内部的 A/D 转换成数字信号，将压力值送至四位数码管显示出来。

另外，单片机可将相关运算处理的各种常数、系数等数据信息存入单片机内的 EEPROM 中永久保存。以上这些数据信息，停电后可永久保存。重新供电后，这些数据信息自动恢复。

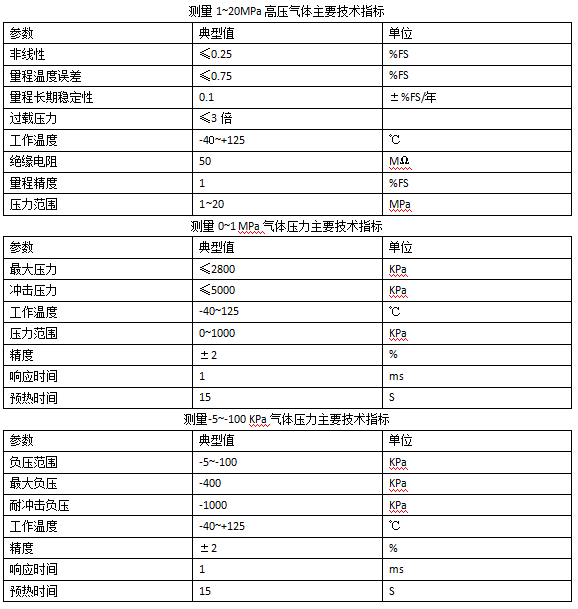

3、主要技术指标

4、安装与连接

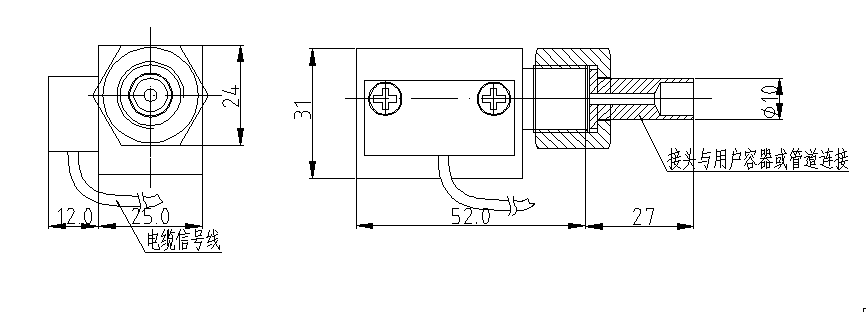

①0~1Mpa和负压 -5 ~ -100KPa压力传感器的外型图一

图一

②1~20MPa压力传感器的外型图二

图二

③压力测量积算仪外型有镶嵌式和壁挂式两种：

镶嵌式窗口有1~4路显示。详见图三 、图四、

壁挂式1路显示详见 图五

图三（镶嵌式）

图四（镶嵌式）

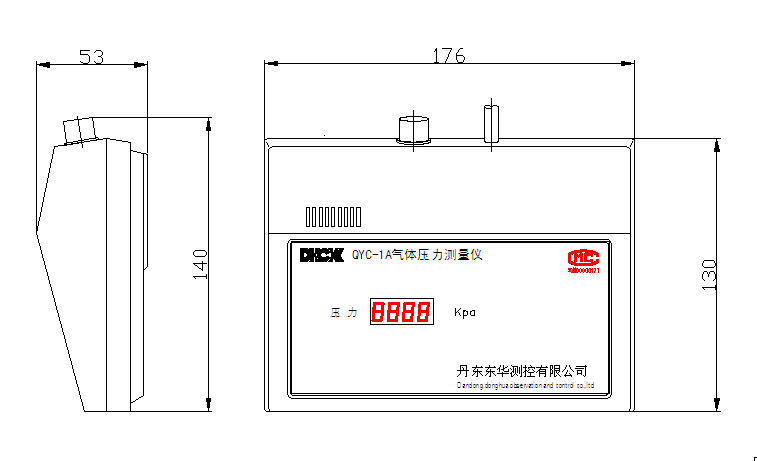

图五（壁挂式）

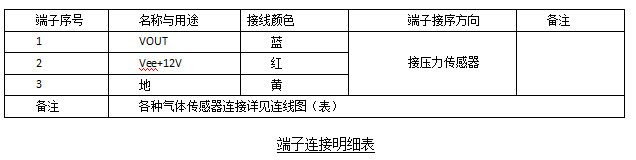

④气体压力流量仪连线表（见端子连接明细表）

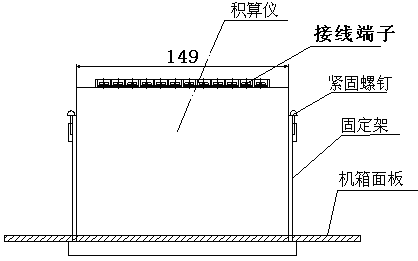

⑤积算仪安装方法见图

5.操作

1)按照厂方出具连线图连接安装正确无误。

2)机无交流电源开关，当外部AC220V电源接通后，本机预热三分钟即正常工作。

3)气体压力上、下限的设置。

本机显示仪面板有调位和调数二个按钮开关。每秒跳动一个数码。调位先调面板上面第一组显示压力的上限值，后调下限值。由高位至低位调整。先按调位开关，确定所调千、百、十、个位的位置，再按调数开关调至所需的数值。

设置完成后，按调位开关1秒钟，闪烁所设压力的上限值，检测是否有误；按调位开关1秒钟，闪烁所设压力的下限值，检测是否有误；再按调位开关1秒钟后，显示正常的压力值，即设置完成。改变设置，操作同上。

4)本机共用一个蜂鸣器。

蜂鸣器报警时，数码管采取闪烁的方法显示超限数值，同时相应上、下限指示灯亮，对应超限电平指示输出端显示高电平。

气体压力恢复到所设范围内，声光报警自动解除。相应超限电平指示恢复到零电平。超限指示灯灭。

5)用户切断外接交流电源即可关机。

6.注意事项

6)本机多组压力传感器与数字显示仪按出厂编号一一对应。传感器与数字显示仪连接必须按连线图所示。

7)在压力传感器的接头与压力容器和管道焊接时，不得安装压力传感器。以防高温损坏传感器。

8)安装前，对管道进行清理，不得有水、杂物以免损坏或堵塞传感器。

9)被测气体应干燥无水无杂物。

10)本机交流电源插头采用三线单项制插头，其中接地端保持良好。

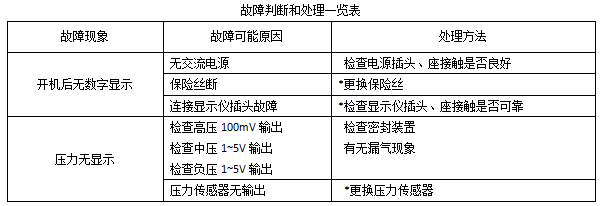

7.故障判断和处理

标*符号的处理项目应送回本厂修理。

8. 用户须知

         压力检测条件：压力P=101.305KPa

                               温度T=293.15K(20℃)

         用户订货时，应注明所测气体种类、压力范围、容器及管道直径、材质等相关技术要求。
