质量流量计

1)用途和特点

QZL 系列气体质量流量计适用于对气体质量进行精密测量。它将测量的气体质量流量转换为相应的标准状态下的气体体积流量或标准状态下的气体质量流量。

气体质量流量计具有低功耗、精度高、寿命长、重复性好、流量量程宽、稳定可靠等特点。用测试气体质量的方法对气体进行流量测量，目前在国内处于领先地位。

2)工作原理

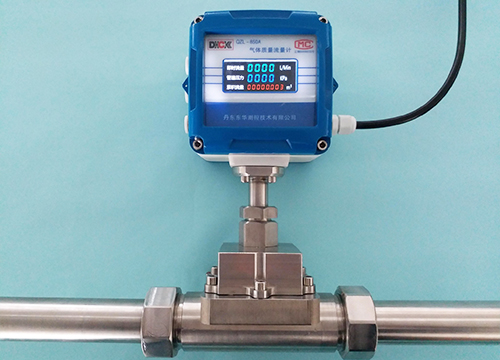

气体质量流量计(一体机)由气流质量传感器和数字显示积算仪构成。

气体质量流量计采用美国微桥气流质量传感器和压力传感器。气流质量传感器是基于流过传感器气流质量带走的热量正比于其输出电压的热传输原理，压力传感器是气体的压力正比于输出电压，即将气体质量流量和气体压力同时转换成模拟信号输出。

数字显示积算仪的作用是将气流质量传感器输出的气流质量模拟电信号经由单片机内部的 A∕D 转换成数字信号。再经过运算处理，把气体的质量流量转换成相对应的标准状态下的体积流量或标准状态下的质量流量。又经数据处理运算，分别计算出即时流量和累计流量，送至四位和八位数码管显示。

数字显示积算仪还可以将压力传感器输出的气体压力模拟电信号经单片机进行 A∕D 转化、运算处理气体压力值送至三位数码管显示出来。

另外，单片机可将相关运算处理的各种常数、系数及人工设置的即时流量的上、下限和压力上、下限等数据信息存入单片机内的 EEPROM 中永久保存。单片机还可把累计流量值存入 EEPROM 存储器中。以上这些数据信息，在停电后可自动保存，重新供电后，这些数据信息可自动恢复。

3)工作环境

环境温度：0℃~+40℃

相对湿度：≤93%

大气压力：86kPa~106kPa

测量介质温度范围：-25℃~+125℃（≥85℃时，需特殊标定）
